梅花型接地模块其主要用作于建筑物接地,,防雷接地,防静電接地,交流工作接地,安全保护接地以及其它目的的接地.它的诞生开创了接地材料和接地技术的新时代.
惠丰防雷——走在技术的前沿，创造质优价廉的产品！用事实说话、用产品代言。
接地模块——非金属接地模块，防雷接地模块、降阻接地模块 。接地模块其主要用作于建筑物接地 、防雷接地、防静電接地、交流工作接地、安全保护接地以及其它目的的接地。它的诞生开创了接地材料和接地技术的新时代。
一、产品简介

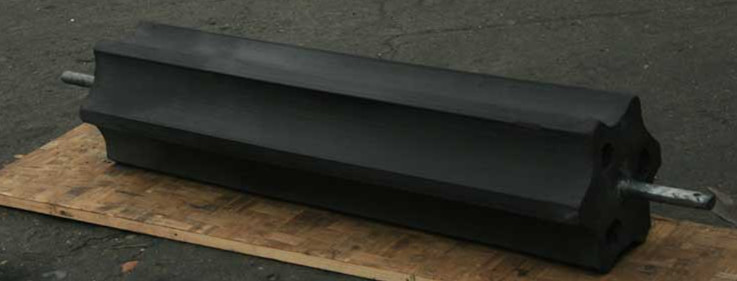

梅花形接地模块是一款高效型防腐降阻模块。是本公司采用防雷技术开发、生产的一种新型降阻接地材料。该产品使用高碳粉末和热镀锌钢材（也可以用铜排）做主要材料，添加钝化剂、膨润剂、吸湿保湿剂等特殊材料。本品具有无毒环保，导電性强、降電阻率高，耐腐蚀性、耐候性好等优点，使用时基本不受地质条件及干湿度所限制，在高寒高旱地區同样适用。其特点是長效降阻30年免维护。该产品通过高压研究院试验合格，质检部门检验合格，质量保证，可放心使用。
二、工作原理
1 、降低接触電阻， 接地模块的主體材料与土壤的物理结构相似，能与土壤结合為一體，使接地體与土壤的有效接触面积比金属接地體大许多倍，增大了接地體的有效散流面积，极大降低接地體与土壤的接触電阻，因此能提高接地效率，减少地网占用土地面积，。
2 、 接地電阻稳定： 接地模块自身有很强的吸湿保湿能力，使它周围的土壤保持湿润，保证接地模块有效发挥导電作用；同时，接地體中导電物的导電特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地電阻。
3、 减少地電位反击： 接地模块的非金属材料使電阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低電阻區域，当大電流冲击时，可降低接地體、接地線暂态電位梯度，降低跨步電压和接触電压，减少发生地電位反击的概率。
4 、 使用寿命長： 接地模块的主體本身是抗腐蚀材料，它的金属骨架采用的是表面经抗腐蚀处理的金属材料，因此该接地體总體抗腐蚀性能优良，使用寿命达到三十年以上。
三、性能特点
1. 本模块采用化學稳定非金属导體材料作為模块的导電介质，其导電性不受季节影响。
2. 能吸湿保湿、能保持与土壤有效接触、接地電阻低。
3. 在高土壤電阻率地區，能有效降低地网接地電阻。
4. 耐大工频和冲击電流冲击，電阻稳定。
5. 電阻率低、抗磁性好、耐腐蚀、无毒、使用寿命長、安装简便。
四、实验报告
1、室温下的電阻率试验
|
T干＝28.0℃ t湿＝25.5℃ p=100.2kpa |
|||||
|
试品号 |
试品電阻(Ω) |
试品電阻率 |
模块平均電阻率 |
技术要求 |
评价 |
|
方形接地模块 |
0.56 |
0.15 |
0.15 |
3 |
符合要求 |
|
圆形接地模块 |
0.63 |
0.17 |
|||
|
梅花形接地模块 |
0.46 |
0.13 |
|||
2、冲击電流耐受试验
|
T干＝28.0℃ t湿＝25.5℃ p=100.2kpa |
||||||
|
试品号 |
试品工频電阻(Ω) |
试验后工频電阻变化率 |
评价 |
|||
|
试品電阻(Ω) |
试品電阻率 |
△R%= |
平均值△R% |
技术要求 |
||
|
方形接地模块 |
0.56 |
0.15 |
-16％ |
-15％ |
R％≤20% |
符合要求 |
|
圆形接地模块 |
0.63 |
0.17 |
-13％ |
|||
|
梅花形接地模块 |
0.46 |
0.13 |
-15％ |
|||
五、降阻模块用量参照表
|
接地電阻(Ω)土壤電阻率(Ω.m) |
10Ω |
5Ω |
4Ω |
2Ω |
1Ω |
|
100Ω.m |
2块 |
4块 |
5块 |
9块 |
18块 |
|
200Ω.m |
4块 |
7块 |
9块 |
18块 |
35块 |
|
300Ω.m |
6块 |
11块 |
14块 |
27块 |
53块 |
|
400Ω.m |
7块 |
14块 |
18块 |
35块 |
70块 |
|
500Ω.m |
9块 |
18块 |
22块 |
44块 |
88块 |
|
600Ω.m |
11块 |
21块 |
27块 |
53块 |
105块 |
|
700Ω.m |
13块 |
25块 |
3l块 |
62块 |
123块 |
|
800Ω.m |
14块 |
28块 |
35块 |
70块 |
140块 |
|
900Ω.m |
16块 |
32块 |
40块 |
79块 |
158块 |
|
1000Ω.m |
18块 |
35块 |
44块 |
88块 |
175块 |
六、惠丰防雷接地模块型号
|
序号 |
型 号 |
外形尺寸（单位：mm） |
备 注 |
|
1 |
平板型 |
500*400*60 |
HF--A型 |
|
2 |
圆柱型 |
Φ16，長800—1200 |
HF--B型 |
|
3 |
小六梅花型 |
Φ16，長800—1200 |
HF-C1型，带孔 |
|
4 |
大六梅花型 |
Φ20，長800—1200 |
HF–C2型，不带孔 |
|
5 |
小三梅花型 |
Φ15，長800—1200 |
HF-C3型，三梅花型 |
|
6 |
梯 型 |
厚60，宽300-600，長500-800 |
HF-D型 |
注： 同等质量比价格，同样价格比质量。惠丰产品质量重于泰山，承载着您的重托。
七、施工方法
1、接地模块使用前应用水浸湿1-2小时后使用 。
2、埋设方式：采用垂直埋置、水平埋置；埋置深度不小于0.8米。
3、模块间距离不小于3米。
4、模块极芯相互并联或与地線连接时，必须焊接，焊接長度為连線宽度的2倍。
5、应在焊接处清除焊渣，涂上防腐导電漆或沥青漆。
6、回填细土时应适量洒水，分层夯实，待模块充分吸湿（24小时）后测量接地電阻。
八、接地模块主要应用范围
1. 发電厂、变電站、开关站、高压输電線路、電气化铁路、電信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。
2. 贵重精密仪器、计算机机房设备、邮電程控设备、广播電视设备、電子医疗设备等工作接地和保护接地。
3. 各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地。
4. 石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
惠丰防雷——追求卓越、永无止境。没有、只有好。
